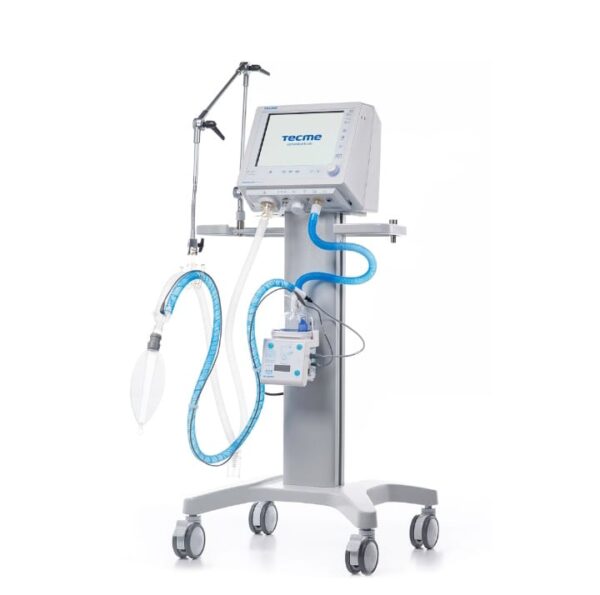

Neumovent GraphNet аппарат ИВЛ

Аппарат для искусственной вентиляции легких Neumovent GraphNet имеет несколько конфигураций для эффективного применения для разных возрастных групп. Неонатальная опция позволяет проводить вентиляцию новорожденным, дыхательный объем в данном случае начинается от 5 мл.

Прибор обладает всеми основными режимами как инвазивной, так и неинвазивной вентиляции легких. Новейшее программное обеспечение и электронное управление делают аппарат надежным и удобным в эксплуатации.

Существует несколько вариантов модификации Neumovent GraphNet:

• Advance – универсальная конфигурация для пациентов любой возрастной группы;
• Neo – исключительно для новорожденных;
• TS – для детей и взрослых;
• TS/Neo – для детей и взрослых с опцией для новорожденных.

Neumovent GraphNet компенсирует воздушные утечки с учетом конфигурации дыхательного контура, высоты над уровнем моря и ряда других параметров. Прибор компенсирует также сопротивление эндотрахеальной и трахеостомической трубки для снижения дыхательных усилий пациента.

Вентиляция легких может быть запущена максимально быстро с расчетом параметров по идеальной массе тела (ИМТ). Для новорожденных присутствует проксимальный датчик потока с высокой чувствительностью, обеспечивающий точный мониторинг дыхательной функции.

Модификация Neumovent GraphNet Advance снабжена капнографическим модулем с уникальным датчиком «CAPNOSTAT 5®», не требующим калибровки и специального обслуживания.

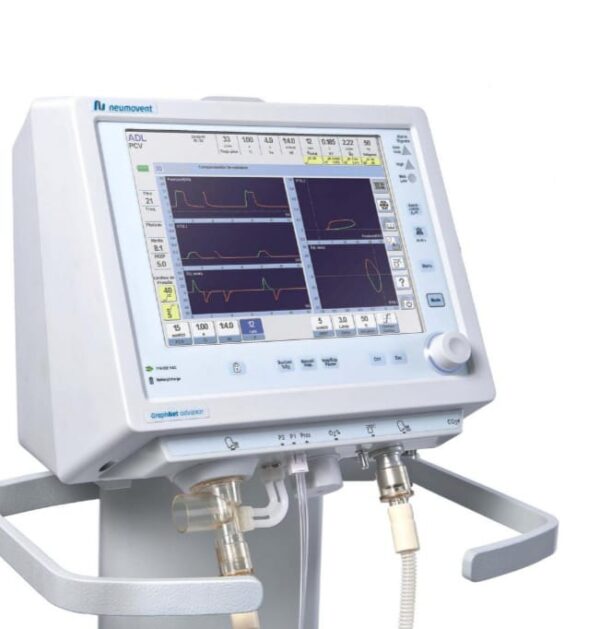

Neumovent GraphNet имеет яркий цветной дисплей с сенсорным покрытием и диагональю 12,1”. Дисплей позволяет не только легко управлять аппаратом ИВЛ, но и отображает в удобном формате необходимые данные для контроля за вентиляцией: графики давления, объема и потока, петли давление-объем, поток-объем, давление-поток и др.

Для управления аппаратом также предусмотрена эргономичная кнопочная панель и джойстик. В приборе реализована система тревожных оповещений с настраиваемыми границами тревог.

Параметры мониторинга:

• Пиковый поток;
• Давл. в дыхательных путях – пиковое, плато, среднее, ПДКВ;
• Время вдоха, выдоха и I:E отношение;
• Частота дыхания – аппаратная и спонтанная;
• Выдыхаемый ДО и МОД принудительной и спонтанной ИВЛ;
• Концентрация кислорода/FiO2;
• Концентрация CO2 / ETCO2 (датчик Capnostat 5®).

Коммуникации (интерфейсы):

• RS-232C – стандартный последовательный порт для получения, просмотра и печати журнала тревог и трендов используя программу VisualGraph. Полная совместимость с «Интеллектуальной автоматизированной системой оптимизации лечения пациентов «Maximus»;
• VGA (800×600) – разъем для дублирования изображения встроенного экрана на внешний экран в режиме реального времени (для Advance).

Тревожные оповещения:

• Высокие и низкие показатели Давления, ДО, МОД и FiO2;
• Низкое давление одного или обоих газов на входе;
• Низкий уровень заряда аккумулятора, технические неполадки;
• Высокое постоянное давление ПДКВ;
• Отсоединение маски;
• Низкая концентрация кислорода (ниже 18%);
• Отсутствие напряжения в сети;
• Апноэ/Back-up;
• Большая утечка в контуре при неинвазивной вентиляции;
• Поломка охлаждающего фена;
• Высокая частота дыханий;
• Снижение давления ПДКВ/PEEP;
• Высокая и низкая концентрация CO2;
• Неисправность датчика CO2;
• Отключение тревог: 30 – 60 сек.

Комплекс капнографии (для Neumovent GraphNet Advance):

• Парциальное давление CO22 (ETCO2]
• Физиологическое мёртвое пространство [VD]
• Соотношение ФМП к ДО (VD/VT)
• Альвеолярный ДО (VA)
• Альвеолярный МОД (VA min)
• Объём выдых. CO2 в каждом выдохе (VTCO2)
• Минутный выдыхаемый объём CO2 с поправкой STPD
• Среднее парциальное давл. выдыхаемого CO2 (PeCO2)

Графический дисплей:

• Отображение графиков давления, объема и потока; петель давление-объем, поток-объем и давление-поток; графиков тенденций ДО, МОД, ЧД, пикового и базового давления, ПДКВ, пикового потока, динамического комплайнса и ETCO2 за последние 72 часа;
• Капнограмма (график CO2);
• Выбор вертикальной и горизонтальной шкалы и горизонтальной скорости движения;
• Фиксация графиков, печать и сохранение в компьютере.

Основные преимущества:

• Графический цветной сенсорный дисплей 12,1”;
• Запись трендов 72 часа;
• Время автономной работы: до 2,5 часов;
• 4 модификации на выбор;
• Возможность применения для новорожденных;
• Капнографический модуль;
• Компенсация воздушных утечек;
• Вентиляция с расчетом установок по идеальной массе тела;
• Обширный спектр режимов ИВЛ;
• Вентиляция легких инвазивно и неинвазивно;
• Комплекс установок респираторной механики
• Датчик проксимального потока для новорожденных;
• Настраиваемая система тревог;
• Обновление программного обеспечения;
• Отображение информации в виде графиков и динамических петель;
• Снижение сопротивления эндотрахеальной и трахеостомической трубки;
• Вентиляция в стационаре и при транспортировке пациента внутри лечебного учреждения.
